Réorganisation de baies de brassage informatique
Sécurisez votre réseau et vos serveurs, optimisez les performances
La baie de brassage informatique : un élément essentiel de votre réseau
Une baie de brassage est une armoire métallique normalisée au format 19 pouces (482,6 mm de largeur, selon la norme EIA-310 / IEC 60297) qui centralise en un point unique le raccordement et les équipements actifs d’un réseau d’entreprise : switches, routeur, panneaux de brassage RJ45, serveurs et, souvent, un onduleur assurant l’alimentation de secours. Sa hauteur se mesure en unités (U), 1 U valant exactement 44,45 mm. Les modèles courants vont de 9 U à 42 U, pour une emprise au sol de 600 × 600 mm à 800 × 800 mm et une profondeur de 600 à 1000 mm sur une baie serveur.
Réorganiser, urbaniser et remettre au propre une baie consiste à structurer ce câblage selon un plan clair : repérage des liaisons, code couleur des cordons, gestion des câbles et ventilation maîtrisée. AGIL Services réalise cette prestation de bout en bout, de l’audit à la validation.
Normes et dimensions d'une baie de brassage
Le format des baies répond à des standards internationaux. La largeur de 19 pouces est fixée par les normes EIA-310 et IEC 60297, ce qui garantit l’interopérabilité de tous les équipements rackables, quel que soit le fabricant. Le câblage structuré qui relie ces baies est régi par la norme ISO/IEC 11801 (et sa déclinaison européenne EN 50173), tandis que les salles serveurs et datacenters suivent la norme TIA-942.
Une baie se caractérise par trois dimensions : sa hauteur en U (de 6 U pour un coffret mural à 47 U pour une baie serveur), sa largeur (600 ou 800 mm hors tout) et sa profondeur (450 à 1000 mm selon qu’elle accueille de simples panneaux ou des serveurs profonds). Ces caractéristiques conditionnent la ventilation, la charge admissible — souvent supérieure à 500 kilogrammes — et la capacité d’évolution du réseau.
Au-delà du matériel, la sécurité physique du local technique compte : l’ANSSI recommande de protéger l’accès aux équipements réseau dans son guide d’hygiène informatique.
Le standard 19 pouces garantit la compatibilité avec les équipements des principaux fabricants (Legrand, Rittal, APC by Schneider Electric, Eaton, Dexlan). Le repérage et la certification des liens se font avec des testeurs réseau professionnels comme ceux de Fluke Networks, et les panneaux de brassage se déclinent en catégories 6 et 6A selon le débit visé.
| Format | Hauteur utile | Dimensions (l × P) | Charge max | Usage recommandé |
|---|---|---|---|---|
| Coffret mural 9U | 9 U (~40 cm) | 600 × 450 mm | ~60 kg | TPE, petit local : switch + panneau de brassage |
| Baie 24U | 24 U (~107 cm) | 600 × 800 mm | ~400 kg | PME : brassage + serveur compact |
| Baie serveur 42U | 42 U (~187 cm) | 800 × 1000 mm | jusqu’à ~1000 kg | Salle informatique : serveurs + onduleur |
L'urbanisation de la baie de brassage
Les étapes principales de l'urbanisation de la baie de brassage
Une intervention de réorganisation dure en moyenne d’une demi-journée à deux jours, selon le nombre de prises et l’état initial de la baie. Elle se déroule en quatre étapes :
1. Audit : état des lieux, repérage et test de chaque prise RJ45 à l’aide d’un testeur réseau.
2. Conception : plan de brassage, choix d’un code couleur, dimensionnement des cordons.
3. Mise en œuvre : débranchement maîtrisé, nettoyage, rebrassage des cordons, pose de panneaux, guides-câbles et étagères, vérification de l’alimentation et de l’onduleur.
4. Validation : tests de connexion et remise d’un rapport photo documenté.
À l’issue, vous disposez d’une baie ventilée, étiquetée et documentée, où chaque liaison se repère en quelques secondes.
Nos services de réorganisation
de votre infrastructure informatique
Qu'est-ce qu'une baie de brassage informatique ?
Grande ou petite, il s’agit de coffrets muraux ou d’armoire métallique de taille standard.
Elles font généralement une taille de 9 à 42U ou unités de hauteur (parfois au-delà), un U correspondant à environ 4,5 cm de hauteur. Les plus fréquemment utilisées sont 600×600 ou 800×800 mm et peuvent atteindre une profondeur de 1000 mm pour une baie serveur.
Elles sont équipées de panneaux de brassage doté de noyaux RJ45, sur lesquels sont connectés les câbles Ethernet de votre réseau informatique.
Ces mêmes câbles sont brassés à l’aide de cordons de brassage de différentes longueurs et de couleurs.
Pourquoi réorganiser sa baie de brassage ?
Pourquoi est-il si important de réorganiser sa baie de brassage ?
Il y a plusieurs raisons de réorganiser son infrastructure réseau.
Tout d’abord, une baie bien organisée est plus facile à gérer et à maintenir.
Elle permet également de réduire les risques d’erreurs de manipulation, qui peuvent entraîner des pannes de réseau.
Enfin, une armoire bien organisée permet d’optimiser les performances de votre réseau informatique.
Services de réorganisation de baie de brassage
Nos services de réorganisation de votre infrastructure informatique
AGIL Services vous propose ses services de réorganisation de baie informatique.
Nos techniciens qualifiés se chargeront de réorganiser votre baie de brassage de manière professionnelle et efficace.
AGIL Services, votre partenaire en urbanisation de baie de brassage, est un expert en réorganisation et urbanisation de baie de câblage et rack informatique.
Nous vous proposons des services de conseil, de conception, de mise en œuvre et de validation.
Nous vous accompagnons tout au long du processus d’urbanisation pour vous garantir un résultat à la hauteur de vos attentes.
Remise au propre du rack :
rebrassage des cordons et gestion des câbles

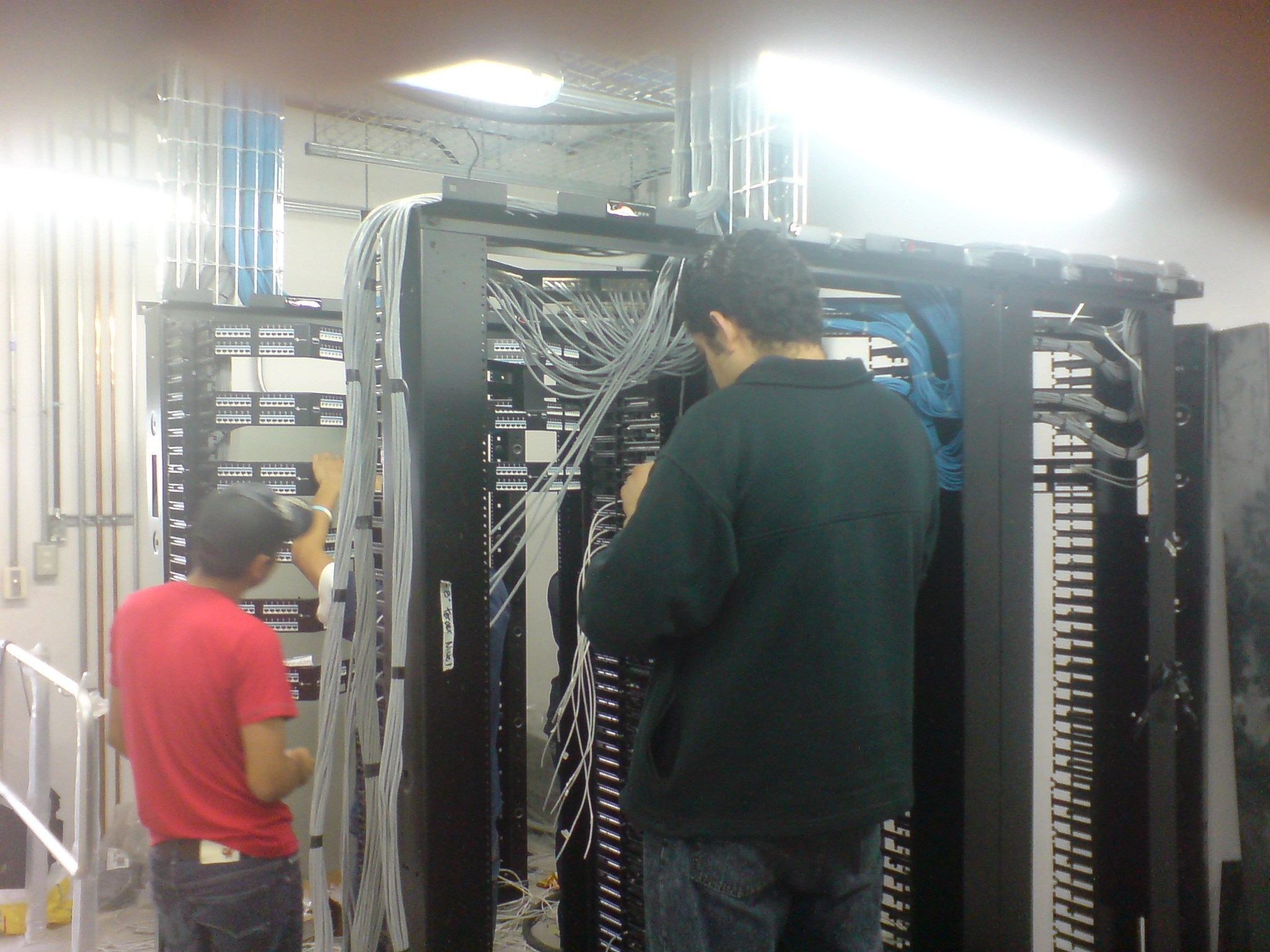

Mise au propre et réorganisation d'armoire informatique
AGIL Services propose un service de remise au propre des baies informatiques, rebrassage des cordons et aménagement au propre des éléments, permettant ainsi de maintenir un environnement informatique accru et de réduire les risques de dysfonctionnements.
Grâce à ce service, nos clients peuvent compter sur une organisation impeccable de leurs équipements, une gestion efficace des câbles et une meilleure ventilation, ce qui contribue à prolonger la durée de vie de leurs matériels informatiques et à assurer une excellente performance.
AGIL Services est une entreprise de confiance qui met à disposition de ses clients des techniciens qualifiés pour garantir une intervention rapide et professionnelle.
Pourquoi choisir AGIL Services pour réorganiser
vos armoires informatiques ?
AGIL Services, un acteur reconnu du marché
AGIL Services est une entreprise de proximité à taille humaine et met toutes ses compétences à votre service.
Du conseil à l’installation, nos experts vous accompagnent tout au long de votre projet pour une installation de qualité.
En sélectionnant AGIL Services pour la réorganisation de vos baies de câblage et armoires informatiques de votre établissement, vous faites le choix d’un partenaire indépendant, à taille humaine, avec un service personnalisé et de proximité.
Contactez-nous dès aujourd’hui pour un devis de remise au propre des salles informatiques de votre entreprise.
Questions fréquentes sur le rack et les serveurs
À quelle température maintenir une baie de brassage ?
La plage recommandée par l’ASHRAE pour les équipements informatiques se situe entre 18 et 27 °C. Une baie surchargée ou mal ventilée dépasse vite ce seuil et réduit la durée de vie du matériel ; un bon espacement des équipements rackables préserve le flux d’air.
Faut-il un onduleur dans une baie de brassage ?
Un onduleur est vivement conseillé dès qu’une coupure peut corrompre des données. Il assure l’alimentation de secours des switches et serveurs le temps d’un arrêt propre, et lisse les microcoupures du réseau électrique.
Quelle différence entre une baie de brassage et une baie serveur ?
La baie serveur se distingue par sa profondeur accrue (souvent 1000 mm), sa ventilation renforcée et sa charge admissible plus élevée. La baie de brassage classique sert surtout à centraliser le câblage et les panneaux RJ45.
Comment savoir si ma baie doit être réorganisée ?
Des câbles emmêlés, des prises non repérées, une surchauffe ou un diagnostic de panne laborieux sont les signaux les plus courants. Un audit permet de mesurer l’écart et de planifier la remise au propre.
